方形風門廣泛應用于建材、冶金、礦山、電力等生產過程，能自動控制或手動控制調節管路中介質流量。上海一環生產的電動矩形百葉式蝶閥的蝶板采用百葉多軸體結構，液體均勻，啟閉力矩小，動作靈敏，性能可靠。閥體材料：碳鋼、不銹鋼。
【產品用途】
方形風門廣泛應用于建材、冶金、礦山、電力等生產過程，能自動控制或手動控制調節管路中介質流量。上海一環生產的電動矩形百葉式蝶閥的蝶板采用百葉多軸體結構，液體均勻，啟閉力矩小，動作靈敏，性能可靠。閥體材料：碳鋼、不銹鋼。
【性能參數】
|
公稱壓力PN |
0.005MPa |
泄漏量 |
≤3 |
|
適用溫度 |
-30～350℃ |
介質流速 |
≤25m/s |
|
適用介質 |
粉塵、含塵氣體 |
||
【主要外形和連接尺寸】
|
A×B |
A1×B1 |
A2×B2 |
L |
L1 |
H1 |
H |
b |
Z-Фd |
X |
Y |
|
320×180 |
375×105 |
400×240 |
180 |
245 |
580 |
735 |
8 |
16-14 |
5 |
3 |
|
320×250 |
375×295 |
400×330 |
180 |
245 |
625 |
825 |
8 |
16-14 |
5 |
3 |
|
400×200 |
455×255 |
500×330 |
200 |
245 |
610 |
805 |
8 |
16-18 |
5 |
3 |
|
400×320 |
455×375 |
500×420 |
200 |
245 |
870 |
915 |
8 |
16-18 |
5 |
3 |
|
500×200 |
555×255 |
600×300 |
220 |
245 |
610 |
805 |
8 |
16-18 |
5 |
3 |
|
500×400 |
555×455 |
600×500 |
220 |
245 |
670 |
915 |
8 |
20-18 |
5 |
5 |
|
630×320 |
685×375 |
730×420 |
220 |
245 |
610 |
805 |
10 |
20-18 |
7 |
3 |
|
630×400 |
685×455 |
730×500 |
220 |
245 |
710 |
995 |
10 |
24-18 |
7 |
5 |
|
800×400 |
855×455 |
900×500 |
240 |
300 |
610 |
945 |
10 |
24-18 |
7 |
5 |
|
800×630 |
855×685 |
900×730 |
240 |
300 |
710 |
995 |
10 |
28-18 |
7 |
7 |
|
1000×500 |
1070×570 |
1130×830 |
260 |
300 |
790 |
1075 |
10 |
24-23 |
7 |
5 |
|
1000×800 |
1070×870 |
1130×930 |
260 |
300 |
905 |
1270 |
10 |
28-23 |
7 |
7 |
|
1250×630 |
1320×700 |
1380×760 |
280 |
300 |
1005 |
1505 |
10 |
32-23 |
9 |
7 |
|
1250×1000 |
1320×1070 |
1380×1130 |
280 |
300 |
1105 |
1705 |
10 |
32-23 |
9 |
7 |
|
1400×800 |
1470×870 |
1530×930 |
300 |
385 |
1075 |
1575 |
10 |
36-23 |
11 |
7 |
|
1400×1250 |
1470×1320 |
1530×1380 |
300 |
385 |
1300 |
2025 |
10 |
40-23 |
11 |
9 |
|
1600×1000 |
1670×1070 |
1730×1130 |
320 |
385 |
1175 |
1775 |
10 |
36-23 |
11 |
7 |
|
1600×1250 |
1670×1320 |
1730×1380 |
320 |
385 |
1300 |
2025 |
10 |
40-23 |
11 |
9 |
|
1800×1250 |
1870×1320 |
1930×1380 |
340 |
420 |
1450 |
2175 |
10 |
44-23 |
13 |
9 |
|
1800×1400 |
1870×1470 |
1930×1530 |
340 |
420 |
1525 |
2325 |
10 |
48-23 |
13 |
11 |
|
2000×1250 |
2070×1320 |
2130×1380 |
360 |
420 |
1450 |
2175 |
10 |
48-23 |
15 |
9 |
|
2000×1800 |
2070×1670 |
2130×1730 |
360 |
420 |
1620 |
2520 |
12 |
52-23 |
15 |
11 |
|
2500×1800 |
2570×1870 |
2630×1730 |
420 |
450 |
1695 |
2595 |
12 |
56-23 |
17 |
11 |
|
2500×2000 |
2570×2070 |
2630×2130 |
420 |
450 |
1895 |
2995 |
12 |
64-23 |
17 |
15 |
|
2800×2500 |
2870×2570 |
2930×2630 |
440 |
450 |
2145 |
3195 |
12 |
72-23 |
19 |
17 |
|
3200×2800 |
3270×2870 |
3330×2930 |
480 |
480 |
2325 |
3825 |
12 |
80-23 |
21 |
19 |
|
3600×3200 |
3670×3270 |
3730×3330 |
520 |
480 |
2525 |
4225 |
12 |
88-23 |
23 |
21 |
|
4000×3600 |
4070×4670 |
4130×4730 |
560 |
480 |
2725 |
4825 |
12 |
100-23 |
27 |
23 |

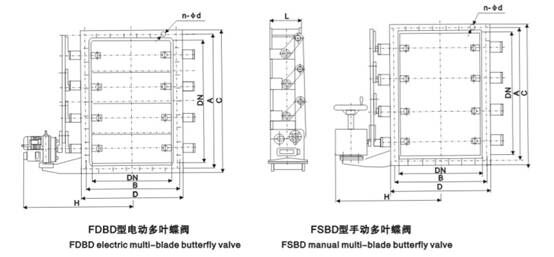

【產品結構】
